Кронос Технолоджі

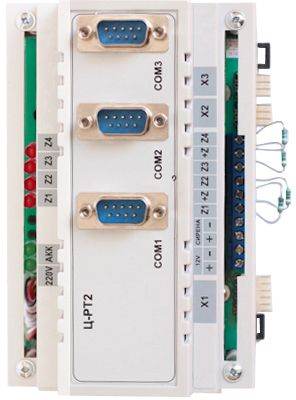

Блок централі Ц-РТ2

 Призначений до роботи у складі радіо ретранслятора.

Функціонал централі:

• здійснює обмін даними з апаратурою радіоканалу зв'язку з об'єктами через порт СОМ1;
• здійснює обмін даними з апаратурою каналів зв'язку з ПЦС через порти СОМ2, СОМ3 та порт LAN;
• формує основний алгоритм роботи ретранслятора (ретранслює сигнали між об'єктами та ПЦС);
• контролює 4 шлейфи сигналізації;
• контролює стан основного та резервного джерел живлення;
• вимірює рівні сигналів та шуму на вході радіостанції каналу зв'язку з об'єктами;
• розгалужує живлення 12В для живлення апаратури каналів зв'язку.

Розміщується у пластиковому корпусі з кріпленням на DIN рейку. Габаритні розміри (ширина * висота * глибина) - 136 * 90 * 70мм.

Модем М6-РТР

Призначений для об'єднання сигналів радіостанцій типу GM340, GM340U або GM350 фірми Motorola з сигналами COM порту комп'ютера. Використовується у складі радіо ретранслятора "Кронос-РТ1". Швидкість обміну модема з комп'ютером через COM порт – 38,4кбіт/c. Може підключатися до радіостанції типу GM340, GM340U чи GM350 фірми Motorola. Вибір типу радіостанції здійснюється за допомогою перемикача, при цьому девіація сигналу радіостанції дорівнює 1,5...1,8кГц (у разі, якщо крок сітки частот радіостанції заданий рівним 12,5кГц). Підтримує формати "Кронос-радіо v1" (швидкість 1200 бод) та "Кронос-радіо v2" (швидкість 2400 бод). Робота за цими форматами проводиться одночасно.

Індикує світлодіодами:

• живлення;
• двосторонній обмін з радіостанцією за форматами «Кронос-радіо v1» та «Кронос-радіо v2»;
• двосторонній обмін із комп'ютером по COM порту.

Живиться від джерела постійної напруги 10...15В. Струм споживання не більше 40мА. Кріпиться на DIN рейку. Габаритні розміри (ширина*висота*глибина): 67*85*65 мм. Температура експлуатації: -10...+40 °С.

Преобразователь напряжения ПН-РТ1

Предназначен для обеспечения питанием модема выделенной линии Zyxel U-366E. Представляет собой два преобразователя напряжения постоянного тока, с выходными напряжениями +14В и минус 14В. Диапазон значений входного источника питания +10…13,8В. Максимальный длительный выходной ток по выходу +14В – 0,5А, по выходу минус 14В  - 0,3А. Допускает подключение двух модемов одновременно.

Блок безперебійного живлення ББЖ-РТ1

Призначений для забезпечення безперебійного живлення радіо ретранслятора. Основне живлення – джерело напруги постійного струму 13,8В. Резервне живлення - акумуляторна батарея ємністю 24 ... 28Ач. Забезпечується вихідна напруга постійного струму величиною 10...13,8В та розгалуження цієї напруги на 2 пари клем. Максимальний тривалий (короткочасний) вихідний струм, сумарно на всі виходи – 5(20)А. Передбачено автоматичний заряд акумулятора струмом 2А, перехід на живлення від акумулятора при зникненні напруги основного джерела та відключення від нього при розряді. ДБЖ розміщується у пластиковому корпусі з кріпленням на DIN рейку. На корпусі є кнопка примусового увімкнення та відключення від акумулятора. Габаритні розміри (ширина * висота * глибина) - 70 * 90 * 65мм.

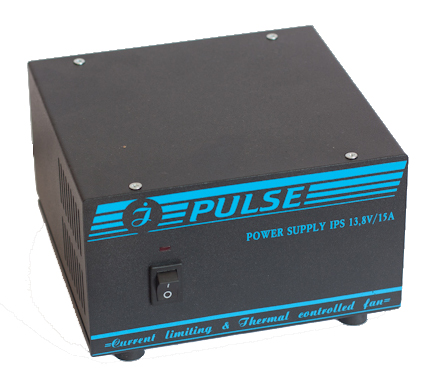

Блок живлення PS13.8

Є джерелом джерелом постійної напруги 13,8В. Максимальний вихідний струм 15А. Габаритні розміри, не більше 150*180*100мм. Живлення - джерело мережевої напруги 187 ... 242В.

 GSM модем Fastrack

Двохдіапазонний EGSM/GPRS прилад (900/1800 МГц), спроектований для передачі голосових повідомлень, даних, факсів та SMS.

• Клас 4 (2Вт на частоті 900МГц).
• Клас 1 (1Вт на частоті 1800МГц)
• Передача даних/факсів у режимі GSM:
  • Асинхронна прозора та не прозора до 14400біт/с
  • Підтримка протоколів FAX клас 1 та клас 2
  • MNP2, V42bis

• Пакетна передача у режимі GPRS:
  • GPRS клас 10
  • Схеми кодування: від CS1 до CS4
  • Підтримка PBCCH
  • Сумісний з SMG31bis
  • Вбудований TCP/IP-стек
• Інтерфейси
  • RS232 та аудіо за допомогою mini sub D 15-тиводного конектора, що підтримує віддалене управління за допомогою АТ команд;
  • Живлення через 4-хвивідний роз'єм micro-Fit
  • Конектор антени типу SMA
  • Утримувач SIMкарти, що висувається (інтерфейс для 3В/5В)
• Комплект поставки
  • Посібник користувача
  • Кабель для підключення джерела живлення
  • Кабель для підключення модему до терміналу (з аудіо конектором - опціонально)
  • Модем
• Джерело живлення та розміри
  • Вхідна напруга 5,5-32 В
  • 5мА в режимі очікування, 140 мА в режимі зв'язку (GSM900 12В)
  • 5мА в режимі очікування, 100 мА в режимі зв'язку (GSM1800 12В)
  • Пікове значення 1,7А 5,5 В
  • Вага: менше 105 г
  • Розмір: 73х54х25мм
• Умови експлуатації
  • Робочий температурний діапазон: -20С+55С
  • Температура зберігання: -30С 85С

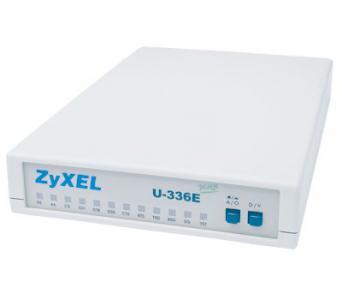

Модем ZyXEL U-336

Предназначен для асинхронной или синхронной передачи данных через двухпроводную коммутируемую или выделенную телефонную линию.

• Регулировка уровня передаваемого сигнала на коммутируемой и выделенной линиях от -27 дБм до 0 дБм.
• Дистанционное конфигурирование.
• Набор команд: расширенный AT и V.25bis.
• Двенадцать светодиодных индикаторов состояния: V34, AA, CD, OH, DTR, DSR, CTS, TXD, RXD, EC, SQ, TST.
• Линейный интерфейс - разъем RJ-11 для двухпроводной коммутируемой или выделенной линии.
• Интерфейс с оборудованием приема данных - последовательный порт RS-232, разъем DB-25S.

• Питание от сети переменного тока 220 Вольт 50 Гц (внешний адаптер, входит в комплект поставки).

• Габаритные размеры: Ширина 163 мм / Длина 247 мм / Высота 37 мм.
• Вес: 500 грамм.
• Температура окружающей среды: от 0C до 50C.
• Относительная влажность: от 20% до 85%.
• Среднее время наработки на отказ: 89500 часов

Комплектность поставки

• Модем U-336E Plus EE
• Сетевой адаптер
• Телефонный кабель, длина 210 см, разъем RJ11
• Модемный кабель RS-232 25M-25F, длина 180 см
• Руководство пользователя на русском языке
• CD с документацией и драйверами
• Гарантийный талон

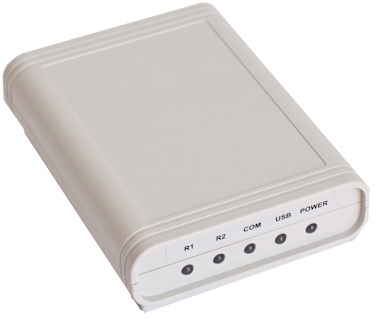

Модем М6-ПЦС

Призначений для об'єднання сигналів радіостанцій типу GM340, GM340U або GM350 фірми Motorola з сигналами портів типу COM або USB персонального комп'ютера. Використовується у складі пульта централізованого спостереження (ПЦC) "Кронос-ЦП". Може підключатися до порту COM або USB комп'ютера. Вибір типу порту здійснюється за допомогою перемикача.

• При підключенні до COM порту комп'ютера живиться від зовнішнього джерела живлення з напругою 10...15В. При підключенні до USB-порту комп'ютера живиться через роз'єм USB.
• Швидкість обміну модему з комп'ютером через COM порт – 38,4кбіт/c.
• Може підключатися до радіостанції типу GM340, GM340U чи GM350 фірми Motorola. Вибір типу радіостанції здійснюється за допомогою перемикача, при цьому девіація сигналу радіостанції дорівнює 1,5...1,8кГц (у разі, якщо крок сітки частот радіостанції заданий рівним 12,5кГц).

• Підтримує формати "Кронос-радіо v1" (швидкість 1200 бод) та "Кронос-радіо v2" (швидкість 2400 бод). Робота за цими форматами проводиться одночасно.

• живлення;
• двосторонній обмін з радіостанцією за форматами «Кронос-радіо v1» та «Кронос-радіо v2»;
• двосторонній обмін з комп'ютером по COM та USB портах.

• Сигналізує біпером наступні несправності: відсутність кабелю між модемом і радіостанцією, відсутність живлення радіостанції, а також відсутність кабелю USB (якщо перемикачем вибрано порт USB).
• Струм споживання модему: від напруги живлення 13,8В не більше 40мА; від порту USB не більше 60мА.
• Габаритні розміри: 100х130х37 мм.
• Температура експлуатації: 0..+40 °С.

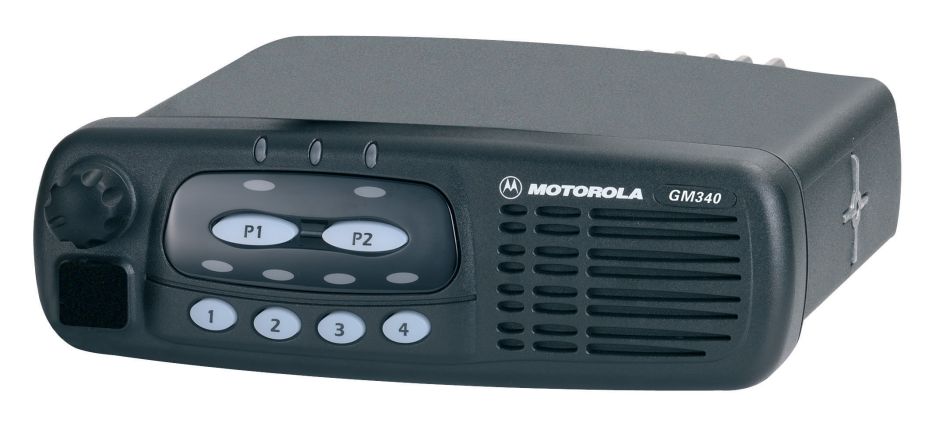

Радіостанція GM340

Радіостанція Motorola GM-340 призначена для здійснення аналогового зв'язку або передачі в діапазонах МВ (VHF) або ДМВ (UHF).
