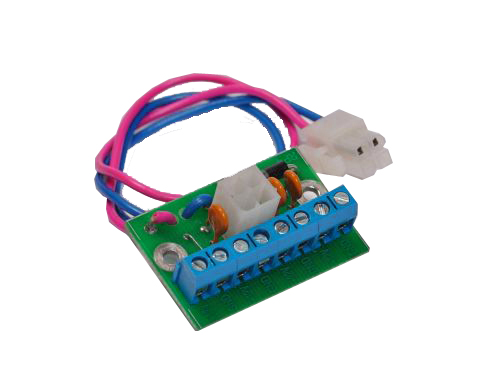

Призначений для розгалуження живлення 12В у приймально-контрольному охоронному приладі «Кронос-8». Встановлюється за допомогою стійок у базовий блок приладу. Підключається в розрив між блоком живлення приладу та централлю через спеціальні роз'єми. Можливе послідовне підключення необмеженої кількості розширювачів. Містить запобіжники, що самовідновлюються.
Габаритні розміри (без дротів) – 50*42*17мм. |

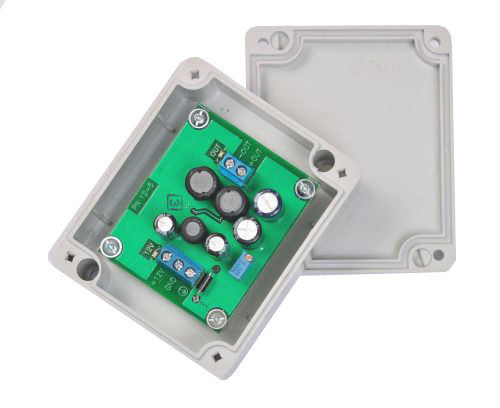

Перетворювач напруги ПН12-5
 |
 |
Призначений для перетворення напруги 12В на постійну напругу 5…9В. У складі приладу охоронної сигналізації рекомендується для живлення роутерів, DSL модемів та іншої апаратури Інтернет-каналу з ПЦС. Часто таке обладнання живиться від 220В через нестандартні мережеві адаптери, що мають вихідну напругу відмінну від 12В, що викликає труднощі забезпечення тривалого безперебійного живлення при зникненні 220В. Вихідна напруга регулюється підстроювальним резистором. Максимальна вихідна потужність навантаження – 15Вт. Можливе постачання плати перетворювача без корпусу або у пластиковому корпусі Z-54. Габаритні розміри плати – 63*53*22мм. Габаритні розміри корпусу Z-54 – 90*75*41 мм. |

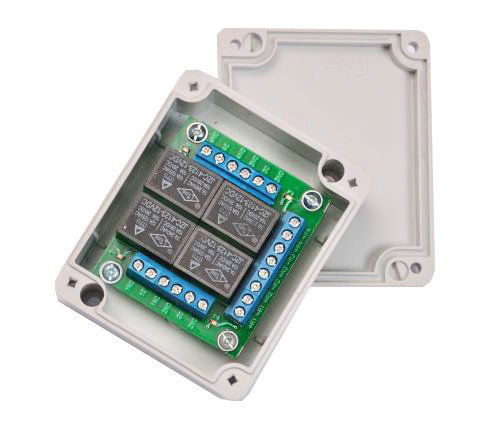

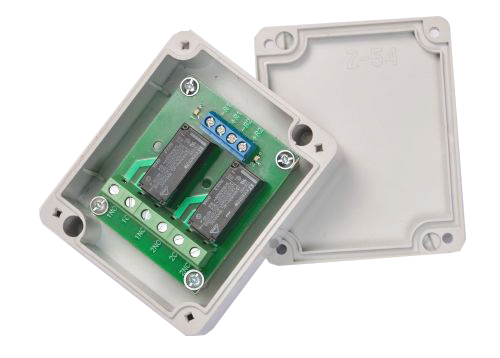

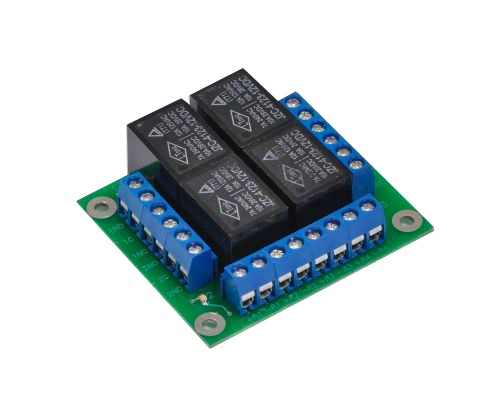

Плати реле ПР2А, ПР4А
|
|
|
|
|
Призначені для керування сильноточними навантаженнями, що гальванічно розв'язані від ланцюгів управління. Плата містить кілька реле, кожне з яких має по одній повній групі контактів, що перемикаються. Є індикація стану кожного реле та внутрішні діоди захисту ланцюгів управління. Можливе постачання плати реле без корпусу або у пластиковому корпусі Z-54.
|
Характеристика |
ПР2А |
ПР4А |
|
Кількість реле на платі |
2 |
4 |
|
Напруга управління реле |
10…15В |
|
|
Струм споживання по ланцюгу управління, не більше (для кожного реле) |
40мА |
35мА |
|
Струм навантаження контактів, що перемикаються |
16A |
10A |
|
Напруга контактів, що перемикаються |
250VAC |
28VDC |
|
Габаритні розміри плати, мм |
63*53*20 |
63*57*22 |
|
Габаритні розміри корпусу Z-54, мм |
90*75*41 |
|
