Призначений для забезпечення зв'язку ППКО «Кронос-8» із пультом централізованого спостереження радіоканалу, на виділеній частоті в діапазоні частот 150,05…168,5МГц. Формат обміну - "Кронос радіо v2". Модуляція – частотна, із класом випромінювання 11K0F1D та девіацією трохи більше 2,5кГц. Ширина смуги частот випромінювання за рівнем -30дБ – не більше 11кГц. Вихідна потужність передавача – 4Вт. Рівень побічних випромінювань передавача менше 0,25мкВт. Чутливість приймача, не більше (реальна) – 0,5 (0,3…0,4) мкВ. Вибірковість по сусідньому каналу (відбудованому на 12,5кГц) – не гірша за 60дБ. Вибірковість по побічним каналам та інтермодуляції – не гірша за 70дБ. Є індикація рівня сигналу, несправності, прийому та передачі. Підключення до приладу через шину RS485. Високочастотний роз'єм – TNC. Опір – 50Ом. Напруга живлення - 9 ... 15В.
Струм споживання, не більше:
- середній (при прийомі) - 110мА;
- імпульсний (при передачі) – 1,5А.
Модем встановлюється в корпус базового блоку та підключається шлейфом через роз'єм. Габаритні розміри плати – 126*72*27мм.

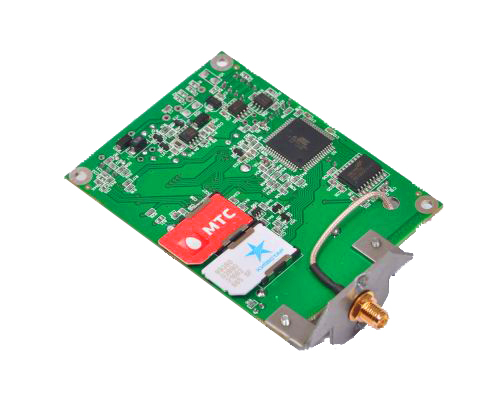

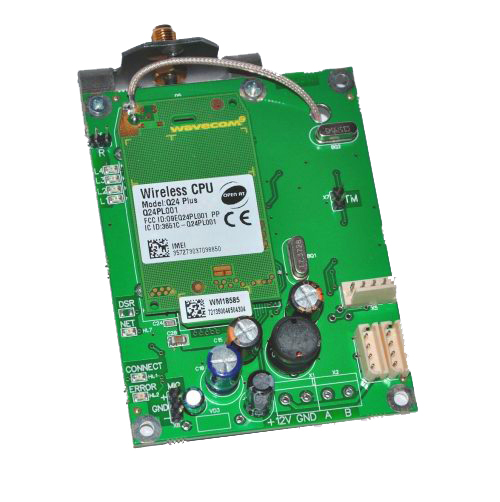

Модем M-GSM
|
|
|
|

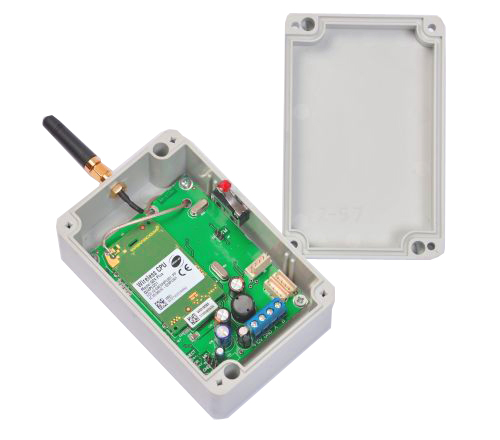

Призначений для забезпечення зв'язку ППКО «Кронос-8» із пультом централізованого спостереження через мережу GSM за допомогою технології GPRS. Дозволяє підключення двох SIM карт та автоматичне перемикання між ними для забезпечення резервного зв'язку. Є індикація рівня сигналу, підключення до мережі GSM та сервера ПЦС, несправності. Підключення до приладу через шину RS485. Високочастотний роз'єм – SMA. Опір – 50 Ом. Напруга живлення - 9 ... 15В. Середній (імпульсний) струм споживання трохи більше 50 (150) мА. Можливі виконання модему, призначені для встановлення у базовий блок (з підключенням шлейфу через роз'єм) або для віддаленої установки у пластиковий корпус Z-54 (з підключенням через клеми). Габаритні розміри плати - 73 * 61 * 25мм (з роз'ємом). Габаритні розміри корпусу Z-54 – 90*75*41мм (без роз'єму).

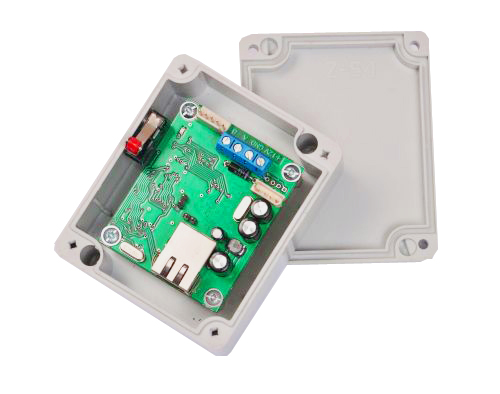

Модем M-ETHERNET
Призначений для забезпечення зв'язку ППКО «Кронос-8» із пультом централізованого спостереження через локальну мережу за технологією Ethernet стандарту 10Base-T або 100Base-T (підключення по кабелю з витими парами через роз'єм RJ-45). Підтримує протокол TCP у зв'язку з сервером. Можливе використання двох IP адрес сервера ПЦС. Підключення до приладу через шину RS485. Є індикація несправності. Напруга живлення - 9 ... 15В. Середній струм споживання не більше 65 мА. Можливі виконання модему, призначені для встановлення у базовий корпус (з підключенням шлейфу через роз'єм) або для віддаленої установки у пластиковий корпус Z-54 (з підключенням через клеми). Габаритні розміри плати – 64*53*20мм. Габаритні розміри корпусу Z-54 – 90*75*41мм.
